你的位置：網站首頁 >> 產品中心 >> 氣動執行器 >> AW氣動執行器
 |
| AW氣動執行器 |
AW氣動執行器概述
AW氣動執行器分為雙作用式和單作用式（彈簧復位），兩個分體氣缸，容易制造大尺寸缸體， 輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥。

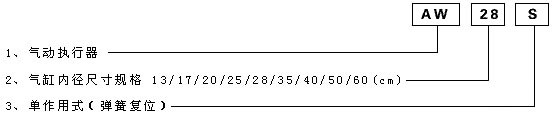

AW氣動執行器 型號編制說明
AW氣動執行器 特點及參數
基本設計：氣動雙氣缸雙活塞拔叉式傳動機構；型號AWxx=雙作用式；型號AWxxS=單作用式（彈簧復位）。
回轉角度：雙作用式=90℃；單作用式=90℃；從兩端可調節角度 -5O ～ +5O。
工作環境溫度：-20℃ ～ 90℃。
氣源壓力：0.2 ～ 0.8Mpa（大1.0Mpa）。
AW氣動執行器 工作原理
常閉式(通電開啟型)
常開式(通電切斷型)
四、AW氣動執行器 雙作用式輸出扭矩
| 型號規格 | 氣源壓力（Mpa） | ||||
|---|---|---|---|---|---|
| 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | |
| AW13 | 515 | 620 | 770 | 930 | 1080 |
| AW17 | 950 | 1270 | 1590 | 1910 | 2230 |
| AW20 | 2150 | 2870 | 3580 | 4300 | 5020 |
| AW25 | 3360 | 4480 | 5600 | 6720 | 7850 |
| Aw28 | 5150 | 6860 | 8580 | 10300 | 12020 |
| AW35 | 10120 | 13500 | 16870 | 20250 | 23620 |
| AW40 | 13220 | 17630 | 22040 | 26450 | 30860 |
| AW50 | 22460 | 29950 | 37440 | 44930 | 52420 |
| AW60 | 47300 | 63070 | 78840 | 94610 | 110380 |
五、AW氣動執行器 單作用式輸出扭矩
| 型號規格 | 彈簧扭矩 | 氣源壓力（Mpa） | ||||||
|---|---|---|---|---|---|---|---|---|
| 0.4 | 0.5 | 0.6 | ||||||
| 小 | 大 | 小 | 大 | 小 | 大 | 小 | 大 | |
| AW13S | 230 | 430 | 185 |
340 |
340 | 545 | 490 | 700 |
| AW17S | 330 | 670 | 600 | 930 | 920 | 1290 | 1230 | 1573 |
| AW20S | 1190 | 1980 | 880 | 1670 | 1600 | 2390 | 2320 | 3110 |
| AW25S | 1600 | 2510 | 1970 | 2880 | 3090 | 4000 | 4210 | 5120 |
| AW28S | 2900 | 5610 | 1250 | 3960 | 2970 | 5685 | 4680 | 7400 |
| AW35S | 5520 | 10740 | 2760 | 7970 | 6130 | 11340 | 9510 | 14720 |
| AW40S | 8770 | 16140 | 1480 | 8860 | 5900 | 13260 | 10300 | 17670 |
| AW50S | 13110 | 27490 | 6370 | 20750 | 14840 | 29220 | 23310 | 37700 |
六、AW氣動執行器 執行器的重量/容量/開或閉的時間
| 雙作用式 | 容量L | 重量KG | 單作用式 | 容量L | 重量KG | 開或閉時間S |
|---|---|---|---|---|---|---|
| GTD40 | 0.12 | 0.7 | GTE40 | 0.06 | -- | ≥0.5 |
| GTD52 | 0.23 | 1.5 | GTE52 | 0.12 | -- | ≥0.5 |
| GTD65 | 0.46 | 2.0 | GTE65 | 0.22 | 3.6 | ≥0.5 |
| GTD80 | 0.80 | 3.0 | GTE80 | 0.38 | 5.5 | ≥1.0 |
| GTD90 | 1.10 | 4.5 | GTE90 | 0.50 | 8.0 | ≥1.0 |
| GTD100 | 1.60 | 6.0 | GTE100 | 0.79 | 10.5 | ≥1.0 |
| GTD115 | 2.33 | 8.0 | GTE115 | 1.14 | 13.6 | ≥2.0 |
| GTD125 | 3.03 | 9.5 | GTE125 | 1.46 | 16.2 | ≥2.0 |
| GTD145 | 5.40 | 14.0 | GTE145 | 2.34 | 23.1 | ≥2.5 |
| GTD160 | 6.10 | 18.0 | GTE160 | 3.00 | 30.0 | ≥4.0 |
| GTD190 | 11.0 | 26.0 | GTE190 | 4.80 | 41.6 | ≥5.0 |
| GTD210 | 15.4 | 33.0 | GTE210 | 7.10 | 52.8 | ≥7.0 |
| GTD255 | 31.1 | 72.0 | GTE255 | 14.1 | 112.0 | ≥10.0 |
| GTD300 | 45.9 | 102.0 | GTE300 | 21.3 | 153.0 | ≥10.0 |
| GTD350 | 68.5 | 153.0 | GTE350 | 32.7 | 222.0 | ≥10.0 |
下一個產品：氣動執行器AT
上一個產品：GT系列精小型氣動執行器
