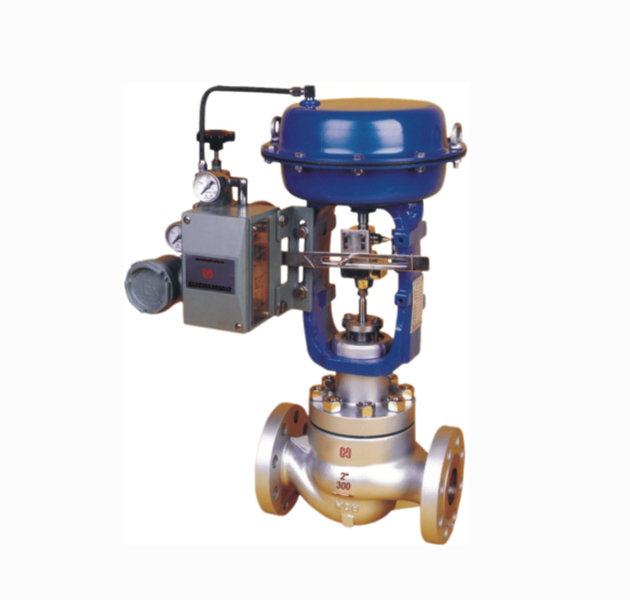

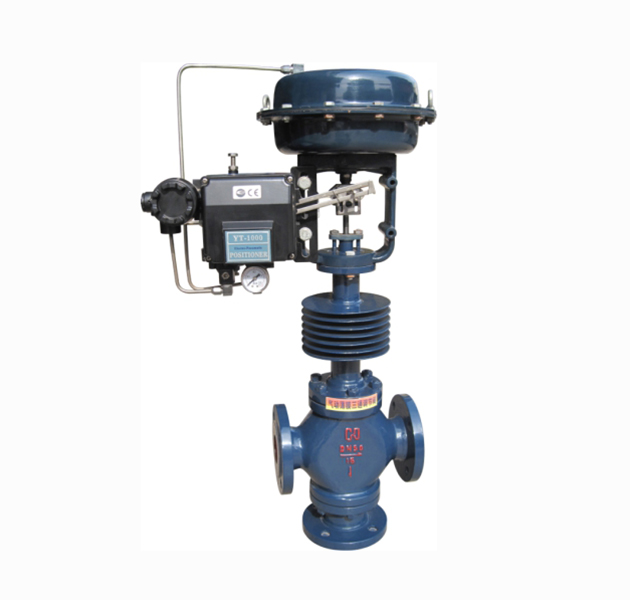

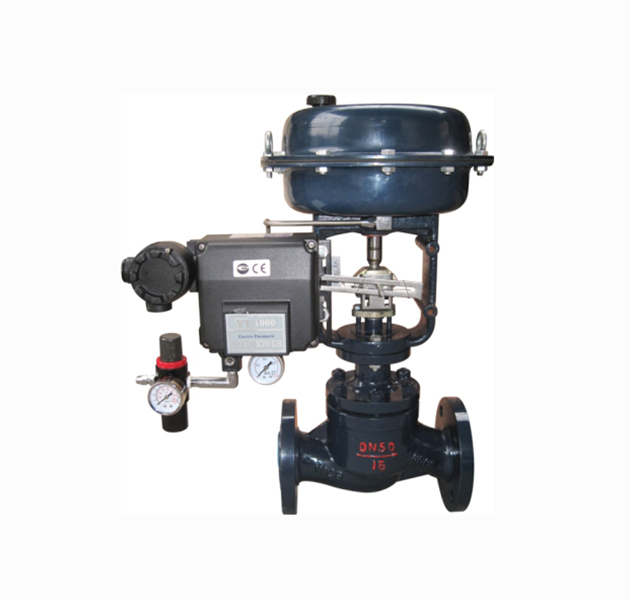

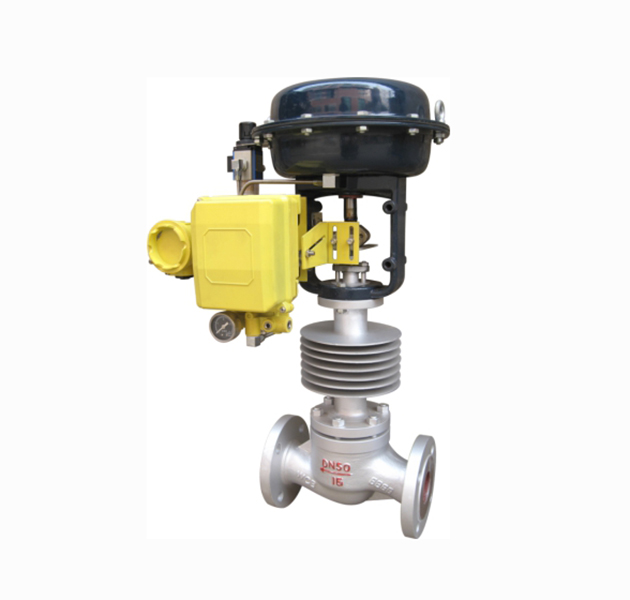

ZJHP(M)型 氣動薄膜調節閥
ZJHP(M)型 氣動薄膜調節閥


ZJHP(M)型 氣動薄膜調節閥概述：

ZJHP型精小型氣動單座調節閥由新型多彈簧薄膜執行機構計劃和低流阻單座閥組成，是符合IEC標準的新一代通用閥產品。該產品執行機構高度低、重量輕、組裝調校簡便；低流阻單座閥具有流道通暢，流量系數大等特點。該產品具有動作可靠，流量特性精度高，可調比大；結構緊湊，外形尺寸小等優點，可廣發應用在石油化工、醫藥、冶金、造紙、水處理等行業，控制各種不同流體介質。

ZJHP(M)型 氣動薄膜調節閥技術參數：

公稱通徑mm 20 25 40 50 65 80 100 150 200 250 300
閥座通徑mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 998 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公稱壓力Mpa 1.6 4 6.4 100
額定行程mm 10 16 25 40 60
固有流量特性 直線、等百分比
介質溫度 —20~200(常溫型)、—40~250、—40~450（中溫型）
法蘭連接型式 PN1.6MPa按GB9110.1-2000平面、突面整體鋼制管法蘭，閥體突面
PN4.0、6.4MPa按GB9113.2-2000凹凸面整體鋼制管法蘭，閥體凹面
閥體材質 HT200、WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥芯材質 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
上閥蓋型式 普通型（常溫型）、熱片式（中溫型）
可調比 50:01:00
執行機構代號 ZHA(B)-22  ZHA(B)-23   ZH(A)-34  ZHA(B)-45   ZHA(B)-56
彈簧范圍Kpa 20-100(標準)、40-200、80-240
氣源壓力Mpa 0.14、0.25、0.4

注：1.彈簧設定范圍一般按20-100KPa標準產品供貨，特殊要求應說明。2.可為用戶提供按ANSI、JPI法蘭標準制造的產品。

性能指標

項目 指標值 項目 指標值
始終點偏差% 氣關 不帶定位器 始點 ±5.0
終點 ±2.5
基本誤差% 不帶定位器 ±5.0 帶定位器 始點 ±1.0
帶定位器 ±1.0 終點 ±1.0
回差% 不帶定位器 3.0 氣開 不帶定位器 始點 ±2.5
帶定位器 1.0 終點 ±5.0
死區% 不帶定位器 3.0 帶定位器 始點 ±1.0
帶定位器 0.4 終點 ±1.0
額定行程偏差%           +2.5 允許泄漏量I/h   1×10-4×閥額定容量

允許壓差

作用方式 執行機構代號 彈簧范圍Kpa 氣源壓力Kpa 需配配件
20 25 40 50 65 80 100 150 200 250 300
10 12 15 20 32 40 125 150
氣  關  式 ZHA-22 20-100 140 — 6.4 6.2 4.0 2.2 1.4
20-100 250 P 6.4 6.4 6.4 6.4 6.4
40-200 400 P;R 6.4 6.4 6.4 6.4 6.4
ZHA-23 20-100 140 — 0.87 0.56 0.35
20-100 250 P 5.6 3.6 2.5
40-200 400 P;R 6.4 5.0 3.2
ZHA-34 20-100 140 — 0.3 0.2 0.1
20-100 250 P 2.2 1.4 1.0
40-200 400 P;R 3.21 2.0 1.3
ZHA-45 20-100 140 — 0.15 0.1 0.06
20-100 250 P 1.0 0.71 0.4
40-200 400 P;R 1.3 0.97 0.54
ZHA-56 20-100 140 — 0.058 0.039
20-100 250 P 0.35 0.23
40-200 400 P;R 0.5 0.35
氣  開  式 ZHB-22 20-100 140 1 4.46 3.09 1.98 1.11 0.71
40-200 250 P;R 6.4 6.4 6.4 6.4 2.14
80-240 400 P 6.4 6.4 6.4 6.4 4.99
ZHB-23 20-100 140 — 0.44 0.28 0.18
40-200 250 P;R 1.3 0.84 0.53
80-240 400 P 3.0 1.95 1.25
ZHB-34 20-100 140 — 0.17 0.11 0.07
40-200 250 P;R 0.51 0.33 0.21
80-240 400 P 1.18 0.78 0.5
ZHB-45 20-100 140 — 0.07 0.05 0.028
40-200 250 P;R 0.22 0.15 0.08
80-240 400 P 0.51 0.35 0.2
ZHB-56 20-100 140 — 0.029 0.018
40-200 250 P;R 0.09 0.058
80-240 400 P 0.2 0.15

外形尺寸及重量

DN L H H1 重量 ∅A
PN 16 PN  40 PN 64 常溫 中溫 PN 16 PN  40 PN 64 PN 16  PN 40   PN 64
20 181 194 206 398 548 52 52 65 19 23 285
25 184 197 210 410 560 57 57 70 20 24 285
40 222 235 251 445 620 75 75 85 26 35 285
50 254 267 286 475 627 82 82 90 30 40 285
65 276 292 311 610 790 92 92 102 47 66 360
80 298 317 337 622 807 100 100 107 55 78 360
100 352 368 394 640 850 110 117 125 65 99 360
150 451 473 508 870 1130 142 150 172 130 160 470
200 600 600 650 890 1150 170 187 207 175 250 470
250 673 708 775 1203 1523 202 225 235 350 470 580
300 737 775 900 1234 1554 230 257 500 500 660 580

主要零件材料

零件名稱 材料 溫度范圍 備注
閥體上閥蓋 HT200 -20—200℃
ZG230-450 -40—450℃
ZG1Cr18Ni9Ti -250—550℃
ZG0Cr18Ni12Mo2Ti -250—550℃
