ZMAN型氣動單彈簧雙座調節閥
ZMAN型氣動單彈簧雙座調節閥


ZMAN型氣動單彈簧雙座調節閥

ZMAN氣動薄膜雙座調節閥是常用的執行器之一。閥內有兩三個閥座，流體通過閥芯和兩個閥座之間的上下密封面流出，因而流通能力大，不平衡力小。適用于流量大，壓差大，泄漏量要求不高的場合。

執行機構主要技術參數

型號 ZMAB-2 ZMAB-3 ZMAB-4 ZMAB-5 ZMAB-6
薄膜有效面積cm2 280 400 630 100 1600
行程mm 16 25 40 60 100
彈簧范圍Kpa 20-100/40-200/20-60、60-100/80-240

性能指標

項目 指標值 項目 指標值
基本誤差% 不帶定位器 ±5.0 始終點偏差% 氣關 不帶定位器 始點 ±5.0
帶定位器 ±1.0 終點 ±2.5
回差% 不帶定位器 3 帶定位器 始點 ±1.0
帶定位器 1 終點 ±1.0
氣開 不帶定位器 始點 ±2.5
終點 ±5.0
帶定位器 始點 ±1.0
死區% 不帶定位器 3 終點 ±1.0
帶定位器 0.4 允許泄漏量1/h        1*10-3*閥額定容量
額定行程偏差 2.5

允許壓差

氣源壓力Mpa 彈簧壓力Kpa 公稱通徑mm
25 32 40 50 65 80 100 125 150 200 250 300
0.14 20-100 5.4 4.4 4.9 3.8 4.7 3.6 2.8 3.7 2.7 2.1 2 1.7
0.24 40=200 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 5.4 4.8 4.6 3.9
注：使用條件為閥桿在介質流出端關閉時P2=0狀態下

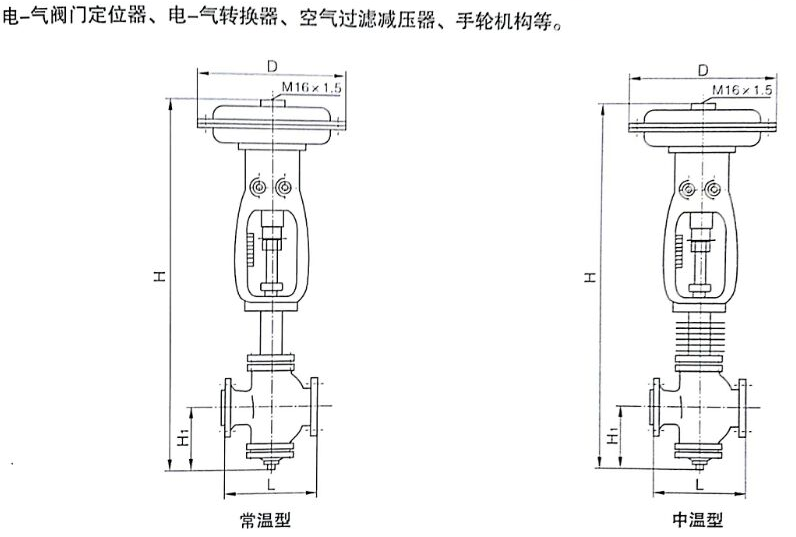

外形尺寸

公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300
D 280 325 410 495 600
L PN16 185 200 220 250 275 300 350 410 450 550 640 720
PN40 195 210 230 255 285 310 355 425 460 560 660 735
PN60 200 210 235 265 295 320 370 440 475 570 680 750
H 常溫型 685 690 785 795 1165 1095 1120 1320 1340 1425 1956 2016
中溫型 835 840 925 935 1220 1260 1280 1535 1555 1640
H1 120 120 140 145 190 210 220 270 280 320 440 475

需用介質壓力和工作溫度的關系

閥體材料 公稱壓力PN（Mpa） 介質工作溫度℃
＜120 ＜200 ＜250 ＜300 ＜350 ＜400 ＜425 ＜450
大工作壓力Mpa
HT200 1.6 1.6 1.5
ZG230-250 4 4 3.7 3.3 3 2.8 2.3 1.8
6.4 6.4 5.9 5.2 4.7 4.1 3.7 2.9
ZG1Cr18Ni9Ti 4 4 3 2.7 2.4
6.4 4.7 4.4 4.2 4

訂貨須知：訂貨時請?zhí)顚憽兑?guī)格書》或注明一下內容：

1.產品型號

2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
