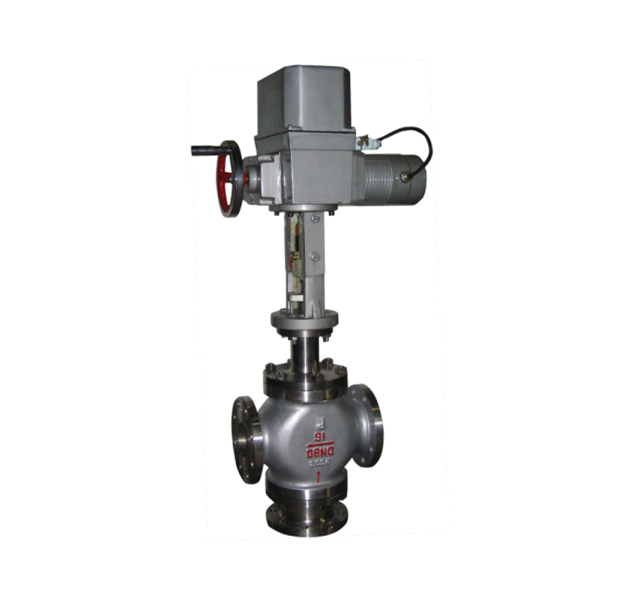

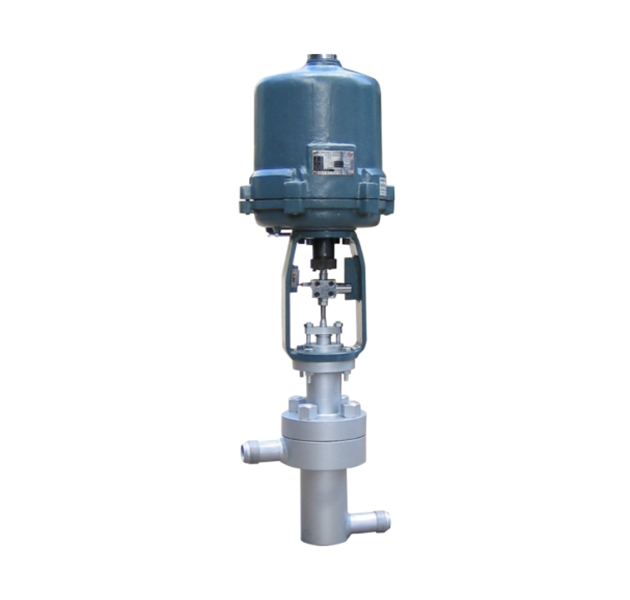

| ZDLN型電子式電動調節閥 |
雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
技術參數
|
公稱通徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
|
|
閥座通徑mm
|
20
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
|
額定流量系數kv
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
2700
|
|
|
公稱壓力(MPa)
|
0.6,1.6， 2.5， 4.0， 6.4
|
||||||||||||||
|
行程
|
10
|
16
|
25
|
40
|
60
|
100
|
|||||||||
|
流量特性
|
直線，等百分比，快開
|
||||||||||||||
|
工作溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
||||||||||||||
|
法蘭尺寸
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
|
||||||||||||||
|
閥體材質
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
||||||||||||||
|
閥芯材質
|
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
|
||||||||||||||
|
閥體型式
|
直通雙座鑄造球型閥
|
||||||||||||||
|
上閥蓋型式
|
普通式（常溫），熱片式（中溫），長頸式（低溫）
|
||||||||||||||
|
閥體允許壓差
|
≤公稱壓力
|
4.0
|
3.4
|
|
|||||||||||
|
配用電動執
行機構型號 |
PSL
|
PSL-201
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
||||||||
|
361L
|
361LSA-08
|
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65
|
361LSC-99
|
|||||||||
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
|
|||||||||||
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決
1、執行機構主要技術參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
||||
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08 |
1000
|
800
800 |
0.25
|
4.2
4.2 |
電源：AC220V 50Hz
輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪 |
電源：AC220V 50Hz
輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄 |
|
202
|
361LSA-20
361LXA-20 |
2000
|
2000
2000 |
0.50
|
2.1
2.1 |
||
|
204
|
361LSB-30
361LXB-30 |
4500
|
3000
3000 |
0.50
|
3.5
3.5 |
||
|
208
|
361LSB-50
361LXB-50 |
8000
|
5000
5000 |
1.00
|
1.7
1.7 |
||
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
||
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
||
2、性能指標
項目
指標值
基本誤差％
配3610L±2.5； 帶定位器 ±1.0
回差％
配361L ±2.0； 配PSL±1.0
死區％
1.0
始終點偏差％
電開
始點
±2.5
終點
±2.5
電關
始點
±2.5
終點
±2.5
可調范圍
50：1
額定行程偏差％
2.5
泄量量L/H
符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3
3、允許壓差
公稱通徑
25
40
50
65
80
100
150
200
250
300
閥座直徑
25
32
40
50
65
80
100
125
150
200
250
300
執行機構
允許壓差△P（MPa）
配PSL
PSL202
6.4
6.4
6.4
5.1
.
.
.
.
.
.
.
.
PSL204
.
.
.
.
6.4
6.4
5.62
.
.
.
.
.
PSL208
.
.
.
.
.
.
.
6.4
5.31
3.97
.
.
PSL320
.
.
.
.
.
.
.
.
.
.
6.4
4.14
配361L
361LSA-20
6.4
6.4
6.4
6.4
.
.
.
.
.
.
.
.
361LSB-50
.
.
.
.
6.4
6.4
6.25
.
.
.
.
.
361LSC-65
.
.
.
.
.
.
.
6.4
4.23
3.23
.
.
361LSC-99
.
.
.
.
.
.
.
.
.
.
3.31
2.07
注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決
外形尺寸
訂貨須知：訂貨時請?zhí)顚憽兑?guī)格書》或注明一下內容： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
